关于长隧道施工升压器代替高压进洞的方案 技术服务：洪金县：13922871444
一、原理采用隧道外的低压（380V）通过升压变压器变为高压，用隧道内低压导线把高压输送到二衬台车附近，再通过降压变压器把1高压变为380V，再通过稳压变压器稳压就可以正常使用。
二、优缺点对比
高压变压器进洞方案
采用传统高压进洞，直接采用高压铠甲电缆用把10KV引到隧道1000米二衬完成段，再采用降压变压器把10KV变成0，4KV施工电压。接地系统和安全防护费用比较高。
所用材料价格及数量表格 目前市场价格
1 高压环网柜 1台 13万 2, 10KV变0，4KV变压器 1台 9万 3 高压开关 1台 9万 4 高压电缆3×50 1000米 8万 5 = 合计（元） 49.5万

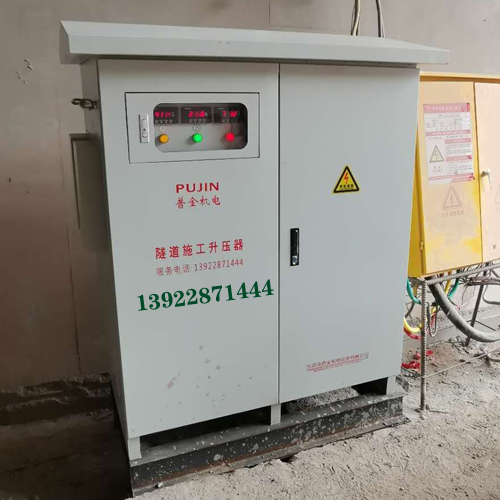

我公司提供的方案（以下称第二方案）：利用我公司生产的升压变压器，无需高压进洞，成本低。效率快！
采用升压变压器把380V在隧道外升压变成高压，再采用普通240平方护套电缆引到隧道1000米二衬完成段，再采用降压变压器把高压变成380V或者430V通过稳压变压器就可以变成施工电压。
目前市场价格
1、380V变高压±5%，功率400KVA变压器 1台3.9万 .
2、高压±5%变380V,400V,420V变压器功率400KVA 1台3.9万 ,如果考虑电压不稳定与感应式补偿升压器配套使用最好 1台功率500KVA 6.8万 ，如不用也可以正常使用
3000米以下 隧道正常使用
综上计算第二方案经济方面比较优越。 2、 技术参数比较
第二方案技术要求比较低，易操作，安全防护要求较低，安全相对比较有保障。 三、本方案适用范围
第二方案适用于长达3000米隧道因电压输送距离过长产生电压降问题，变压器可灵活移动，满足隧道施工要求。
